Построение графика зависимости силы тока от напряжения

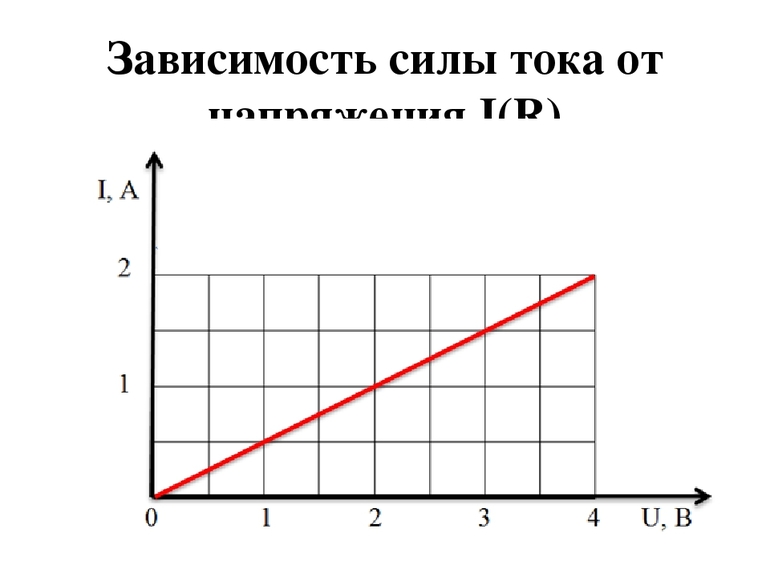

График зависимости силы тока от напряжения Физика

В физике график зависимости силы тока от напряжения называют вольт-амперной характеристикой (ВАХ). Он показывает, как зависят параметры электрической цепи или радиоэлемента друг от друга при их изменении в широком диапазоне. Его построение можно выполнить на основе практических исследований или теоретических расчётов. При этом второй способ не точный, а первый не всегда возможно применить.

Общие сведения

В XVI веке исследования учёных показали, что в природе существует нечто, способное вызывать силы взаимодействия между телами. Впоследствии это явление назвали электричеством, а величину, характеризующую процесс — зарядом. В 1729 году Шарль Дюфе открыл существование двух их типов. Однотипные обладают свойством отталкивания друг от друга, а одинаковые — притягивания. Условно их разделили на положительные и отрицательные.

По сути, электрический заряд определяет способность вещества генерировать поле и принимать участие в электромагнитном взаимодействии. В качестве единицы измерения скалярной величины в СИ принят кулон [Кл]. Носителями зарядов являются элементарные частицы. Обозначают их с помощью символа q.

Зависимость силы тока от напряжения график

Физическое тело состоит из атомов или молекул. В свою очередь, они формируются из простейших частиц. В твёрдом теле имеются ядра, состоящие из протонов и нейтронов. Вокруг них по орбиталям вращаются электроны. Если на тело не действуют внешние силы, система находится в электрическом равновесии. Связанно это с тем, что положительный заряд ядра компенсируется отрицательным электрона.

Но в то же время в теле могут существовать так называемые свободные электроны. Это частицы, не имеющие связи с ядром и свободно перемещающиеся по телу. Их движение хаотичное. Двигаясь по кристаллической решётке, электроны ударяются с дефектами и примесями, отдавая часть им своей энергии и превращая её в тепло. Но это явление настолько незначительное, что его сложно обнаружить даже специализированными устройствами.

Зависимость силы тока от напряжения

Если же к телу приложено электромагнитное поле, движение свободных зарядов становится направленным. При обеспечении его непрерывности возникает явление, которое назвали электрическим током. Таким образом, под ним стали понимать упорядоченное движение носителей заряда. Исследования показали, что такими частицами могут быть:

  • электроны — твёрдые тела;
  • ионы — газы, электролиты.

Для описания электротока используют 2 величины — работу и силу. Первая показывает, какое количество энергии необходимо затратить, чтобы перенести заряд из одной точки поля в другую. Называют её напряжением. Сила тока же определяется отношением количества заряда, прошедшего через поперечное сечение тела за единицу времени.

Связь между параметрами

Чтобы появился электрический ток, необходимо выполнение нескольких условий. Нужен его источник, материал, имеющий свободные носители заряда, и замкнутая цепь, по которой они смогут перемещаться. После изобретения «вольтова столба» учёные начали проводить различные эксперименты, изучая протекание электротока. В 1825 году Ом в своих опытах с использованием гальванического источника и крутильных весов наблюдал потерю энергии в зарядах. Он обнаружил, что сила тока в цепи зависит не только от типа материала, но и его линейных характеристик.

Анализируя полученные данные, Ом вывел формулу: X = a*k/L, где: X — сила электротока, a — электрическое напряжение, k — коэффициент проводимости, l — длина материала. Впоследствии этот закон был подтверждён другими учёными и был назван в честь открывателя.

Зависимость силы тока от времени

В современном виде он записывается так: I = U/R, где:

  • U — разность потенциалов (напряжение);
  • R — сопротивление.

То есть сила тока в проводнике прямо пропорциональна напряжению и обратно пропорциональна его сопротивлению. R — коэффициент пропорциональности. По своему определению он является величиной, обратной проводимости. Зависит сопротивление от физических размеров проводника и его способности препятствовать прохождению электротока.

Вычислить значение R можно по формуле: R = pL/S, где p — удельный коэффициент, зависящий от свойства материала, L — длина проводника, S — площадь поперечного сечения. Значение удельного сопротивления зависит от температуры, но при этом для каждого градуса остаётся постоянным. Его величина измерена для практически всех существующих элементов в природе и является табличной.

Зависимость силы тока от напряжения формула

Открытые формулы позволили установить не только зависимость тока от сопротивления, но и связать 2 фундаментальные электрические величины — силу и работу. Причём зависимость между ними принято изображать с помощью графика, получившего название вольт-амперная характеристика. Её смысл заключается в построении функции, описывающуюся законом Ома. Это важный график для электротехнических устройств. Используя его, можно определить мощность для любых величин.

Вольт-амперная характеристика

С её помощью можно узнать, как изменяется ток при увеличении или уменьшении напряжения в цепи. Если её строить для проводника, зависимость будет линейной. Это можно понять из закона Ома, в соответствии с которым сила пропорциональна приложенной разности потенциалов. Такого вида график характерен для металлов. Но в то же время для полупроводников он не будет линейным.

Всё дело в том, что такие материалы обладают особыми свойствами. В них может наступать пробой — явление, при котором происходит резкое возрастание силы тока и процесс насыщения. В последнем случае значение электротока практически не изменяется при росте напряжения.

График зависимости силы тока от напряжения

График зависимости строят в декартовой системе координат. По оси X откладывают напряжение, а Y — ток. Исследовать характеристику для любого элемента цепи можно и самостоятельно. Для этого потребуется подготовить:

  • регулируемый блок питания;
  • амперметр;
  • вольтметр;
  • исследуемый элемент.

Схема собирается довольно просто. К блоку питания подключают измеритель тока (амперметр), к выходу которого подсоединяют одним выводом проводник. Второй полюс соединяют со свободным контактом источника напряжения. Измеритель напряжения включают параллельно исследуемому элементу.

Зависимость силы тока от напряжения

Эксперимент заключается в следующем. С помощью блока питания изменяют напряжение, величина которого снимается с вольтметра. Одновременно списывают данные с амперметра. Затем рисуют координатные оси ВАХ, на которых откладывают точки соответствующих величин и соединяют их плавной линией. Нарисованная кривая или прямая и будет отображать реальную картину зависимости тока от напряжения для элемента. По ВАХ можно построить график зависимости мощности от силы тока. Для этого необходимо выполнить расчёт по формуле: P = I*U.

На практике часто приходится иметь дело с переменным током. Это явление, при котором его сила изменяется с течением времени. В этом случае не используют ВАХ, так как изменение U происходит по определённому закону, чаще всего синусоидальному, поэтому, если нужно построить график зависимости напряжения от времени, необходимо знать формулу, с помощью которой описывается функция.

Решение задач

Задачи, связанные с нахождением фундаментальных электрических величин, обычно простые. Но для их решения понадобится не только знать несколько формул, но и единицы измерения в СИ. В Международной системе сила тока измеряется в амперах, напряжение — вольтах, сопротивление — омах, мощность — ваттах. Нередко приходится сталкиваться с большими числами или, наоборот, маленькими, поэтому для упрощения записи используют приставки: микро, нано, кило, мега.

Вот некоторые из типовых заданий, рассчитанных на самостоятельную проработку в рамках уроков по физике для 8 класса:

График зависимости силы тока от напряжения решение задачи

  1. Определить напряжение на резисторе, обладающем сопротивлением 10 Ом, если через него проходит ток силой в 1 ампер. Это простой пример, решаемый с помощью закона Ома. Согласно ему I = U/R, следовательно: U= I*R. Подставив исходные данные, можно выполнить вычисления: U= 1 A*10 Ом = 10 В.
  2. Найти мощность устройства, если его сопротивление равняется 1 кОм, при создаваемой разности потенциалов 10 вольт. Чтобы вычислить P, нужно определить потребление тока: I =U/R = 10/1000 = 0,01 A. Теперь воспользовавшись формулой мощности, можно найти нужный параметр: P = I*U = 0,01*10 = 0,1 Вт.
  3. Электрическая лампа включена в сеть с напряжением 220 В. Найти значение тока, проходящего через спираль, если сопротивление проводника равняется 30 Ом. По закону: I = U/R = 220/3 = 7,3 А.
  4. При напряжении 220 вольт значение тока, проходящего через дроссель, составляет 5 А. Вычислить, как изменится I, если напряжение увеличится на 20 вольт. Исходя из того, что сопротивление постоянное, можно составить пропорцию: U1 / I1 = U2/I2. Напряжение для второго случая возможно определить из выражения: U 2 = U + U 1 = 220 + 20 = 240 В. Отсюда I2 = I1 * U2 / U 1 = 5 А * 240 В / 220 В = 5,45 A.

Формула зависимости тока от напряжения, полученная экспериментальным путём, стала основополагающей в развитии электротехники и электроники. Связь между величинами оказалась пропорциональной с учётом коэффициента, получившего название сопротивление. Причём его значение зависит от рода материала и размеров тела.
